振动平台概述

振动平台又叫振实台、振动台，它通常由一个平台和一个或多个振动器组成，经常用物料的震实，减少物料内的空气和缝隙，一般和料仓配套使用，被广泛应用于试验室、现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型，平台可以是固定的或可调节的，并且可以根据需要进行水平或垂直振动。

振动平台具有多种应用，主要用于铸造模具、混凝土制品等造型振实时，通过振动电机带动机体振动使填充物料充分紧实和充满铸型。可以与辊道输送机组成流水生产线。振动平台于生产流程中用于把颗粒物料从散装到块状、型状等形式的转变。

振动平台分类

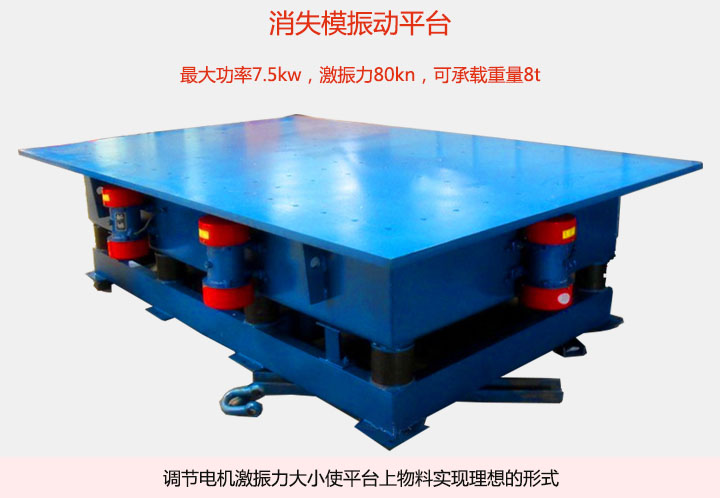

二维振动平台：使用一个或两个振动电机，主要具有上下振动。广泛应用于混凝土模具、水泥预制件、人防门、吨袋包装等行业。功率为7.5kw，激振力为80KN，承载重量可达8T。

三维振动平台：有4-8个振动电机，具有上下、左右、前后三维振动效果，振动频率可调，生产效率高，改变了传统铸造行业，三维振动使松散的型砂（干砂）紧密，主要用于树脂砂、消失模等铸造生产。功率2.2kwx（4-5），激振力120KN，承载重量12T，承载能力可设计制造至15T。

振动平台技术参数

型号	台面尺寸	激振点	激振力 （KN）	功率 （kw）	重量 （kg）	振动频率 （HZ）	振幅 （mm）
ZP-0.8×0.8	800×800	4	20	1.6	450	20-80	0-5
ZP-1.0×1.0	1000×1000	6	30	2.4	600
ZP-1.2×1.2	1200×1200	6	30	2.4	860
ZP-1.6×1.2	1600×1200	8	40	3.2	1000
ZP-1.6×1.4	1600×1400	8	40	3.2	1250
ZP-2.0×1.6	2000×1600	10	50	4.0	1600
ZP-2.0×1.8	2000×1800	10	60	6.0	2000
ZP-3.0×2.0	3000×2000	12	80	7.5	3100
ZP-4.0×3.0	4000×3000	12	80	7.5	4600

振动平台工作原理

工作台下面的卧式振动电机产生足够的澎湃均匀的激振力并传导到台面上，从而驱动台面上的模具中的水泥等浇筑液在激烈的震荡下产生上下运动的加速度，从而挤压出物料间的气泡，减少浇注液体间的空气间隙，从而达到提升预制件等浇筑模具的质量提升的目的。

振动平台特点

1、振动力均匀，振实密实度较普通产品高30%以上;

2、大功率、大台面;功率2.2KW (4-5),激振力120KN,可承载砂箱重量12T,承载量可设计制造到15T;

3、可将模具锁定在平台上，实现合模同步共振，大大降低振实过程中产生的噪音;

4、台面高度可调,适合用于流水线上使用;

5、可定制二维、三维振动,可独立控制,适用于复杂型腔铸件;

6、无级变速,造型过程中,在不伤害模型的前提下,可获得更佳紧实效果;

7、振动平台(振实台)结构简单、运行可靠、重量轻、体积小、安装维修简便;

8、支持定制，500mm*500mm到4000mm*3000mm均可定制。

4.各类耐火材料

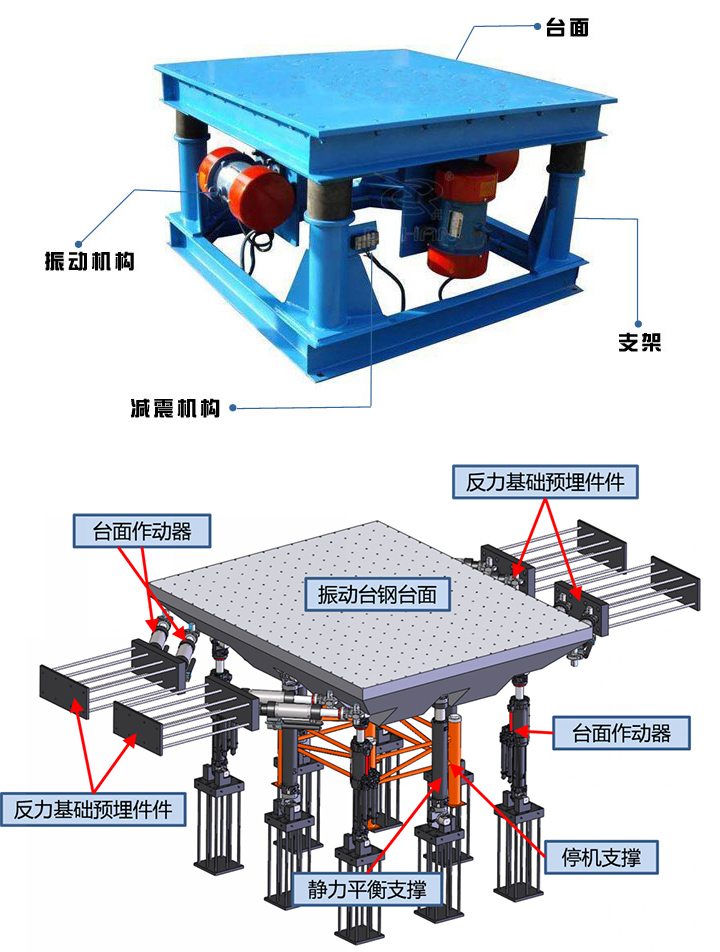

振动平台结构

振动平台主要有支架、台面、振动机构，减震机构四部分组成。

振动机构：主要由若干台振动电机、传动板构成，振动电机的数量一般为偶数，如：4、6、8、10等，振动电机的型号决定了振动平台的主要技术参数。

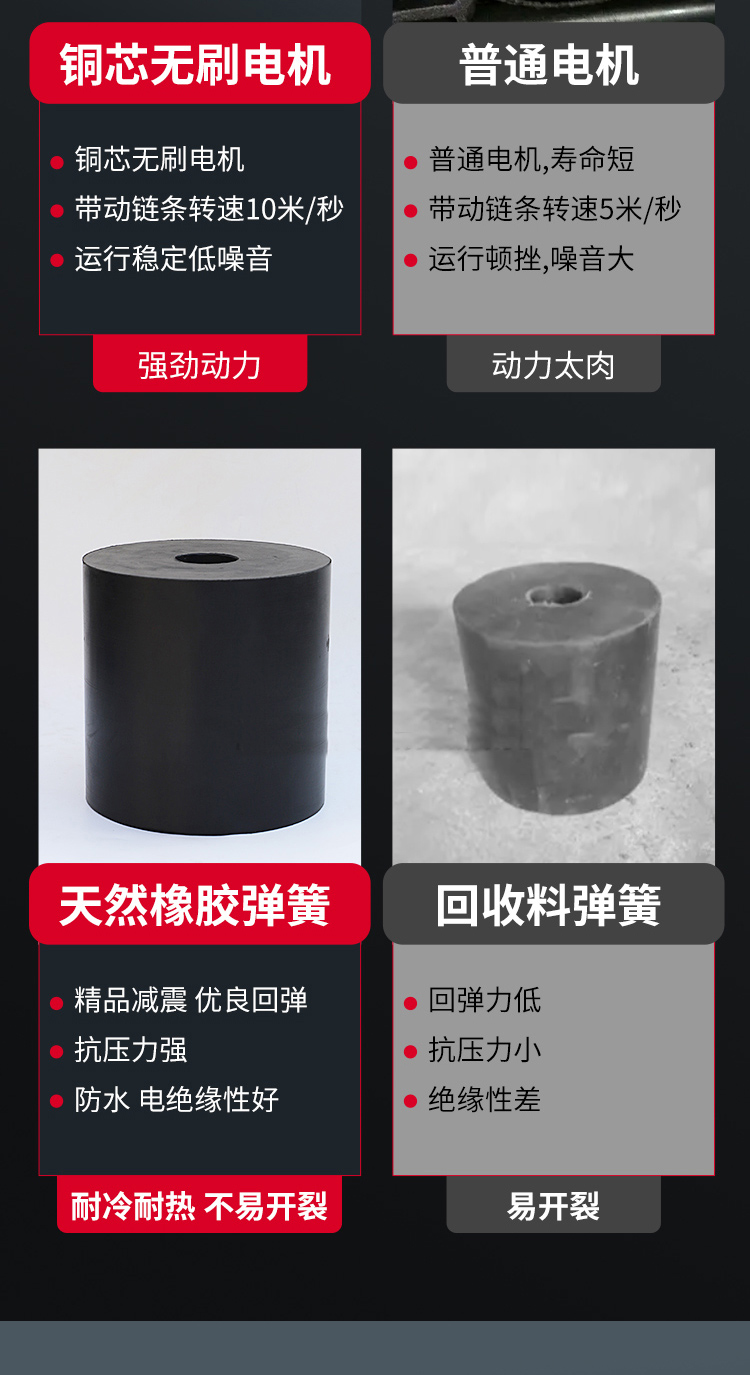

减震机构：主要由减震弹簧组成，共分为橡胶弹簧、复合弹簧、充气弹簧等几种。

由于非标定制的特性，振动平台的类型非常的多样。根据激振方向的不同，振动平台可以分为二维振动平台和三维振动平台，根据台面的大小，振动平台又可以分为实验室用振动平台和大规格振动平台;另外还可以有加缘、加高设计等等......

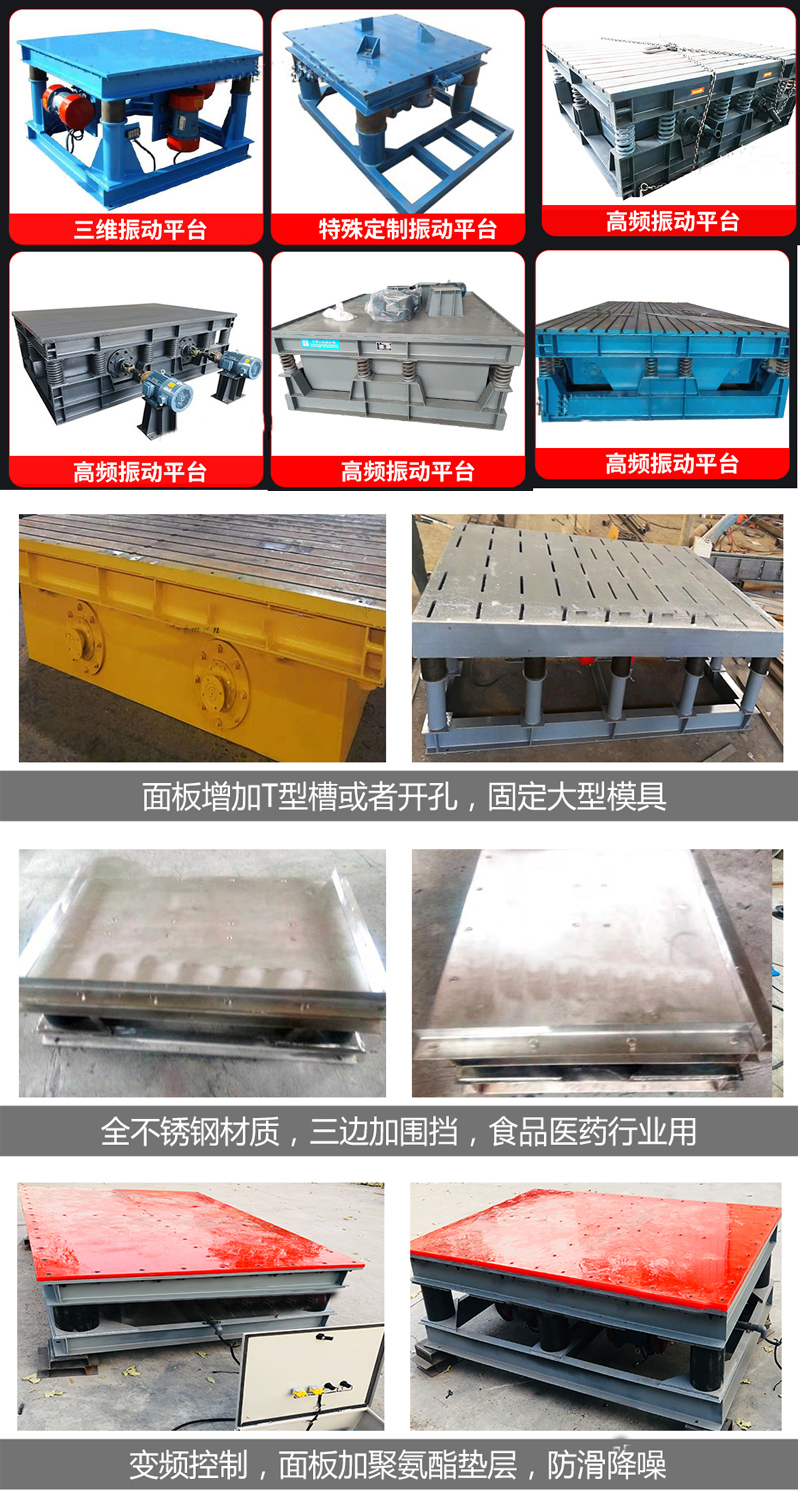

振动平台定制类型

振动平台可以根据不同的试验需求进行不同的定制，满足各种振动试验的需要。需要注意的是，定制振动平台需要充分考虑试验需求和预算，以确保定制产品的性价比和可靠性。

振动平台适用范围

振动平台于生产流程中用于把颗粒、粉状物料从散装到块状、形状等形式的转变，主要用于物料的震实，减少物料内的空气和缝隙，一般和料仓配套使用，在翻砂铸造行业、人防门的填充方面以及物料灌装方面用的一直很广泛。

常见应用：

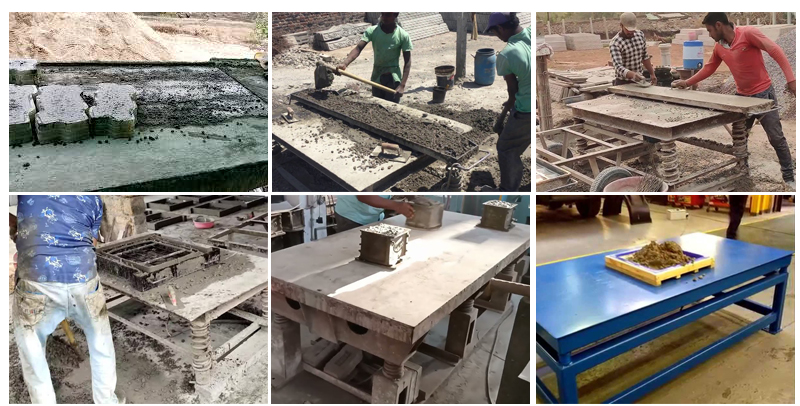

1.混凝土预制件、试块等各类混凝土件

2.模具、砂箱、消失模类物料

3.沟盖板、漏粪板等各种板状物料

客户案例

物料	承重量	推荐尺寸
混凝土预制件	5吨	3米x1.8米
混凝土井盖用	5吨	3米x1.8米
混凝土振实（干混凝土）	5吨	7.3米x3.5米
振动封箱的薯条	12kg	40厘米x40厘米
消失模振动注浇	3吨	1.9米x1.9米

振动平台选型

选择适合的振动平台需要考虑以下几个关键因素：

应用需求：首先要明确振动平台的具体应用需求。确定需要进行的实验、测试或应用，以及所需的振动频率范围、振幅要求、载荷能力等参数。

振动频率和振幅：根据应用需求，选择具有适当振动频率和振幅范围的振动台。不同的应用可能需要不同的频率和振幅，因此要确保振动平台的参数能够满足实际需求。

载荷能力：考虑需要在振动平台上放置的物体或样品的重量和尺寸。选择具有足够载荷能力的振动平台，以确保能够承受所需载荷并保持稳定性。

工作台面积：根据需要放置的物体或样品的大小，选择具有足够大的工作台面积台。确保工作台面积足够容纳所需的物体，并提供足够的空间进行振动运动。

控制系统：考虑振动平台的控制系统，包括振动频率和振幅的调节方式、精度和稳定性。确保振动平台具有可靠的控制系统，能够地控制和调整振动参数。
