TH型斗式提升机

TH/HL型斗式提升机产品概述

TH链条斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料，提升高度为50m，提升产量：15.77-185m³/h

结构功能介绍 —价格：9800-45000元

牵引件：优质合金钢高度圆环链

传动装置：ZJ型减速器和ZQ型减速器

中部机壳：单、双通道两种形式为机内重锤箱恒力自动张紧。

链轮：可换轮缘组合式结构（使用寿命长，轮缘更换工作简便）

下部：重力自动张紧装置（能保持恒定的张紧力，避免打滑或脱链）

料斗分类：ZH型(中深斗)，SH型(深斗)

ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。

SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

TH型斗式提升机主要特点：

TH型斗式提升机在牵引装置，中部机壳与下部机壳的改造和提升提高了妖精视频在线免费观看的整体耐磨性，延长适用寿命，同时根据 不同性质的物料还能够选择合适的料斗大大提高了提升产量。

TH型斗式提升机工作原理

TH型斗式提升机采用电机驱动，电机联动减速机降速、通过联轴器传给主轴链轮，链轮转动带动传动带循环转动，传动带均匀布置有同样大小的料斗，通过料斗循环交替从底部料仓把物料盛起向上送料。等料斗传到上出料口，料斗翻起把物料导入存储料仓，提升机就是这样循环提升送料的。

TH型斗式提升机型号与参数

型号					TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式					ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
输送量m³/h			普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
			改进型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料斗		斗宽mm			160		200		250		315		400		500		630
		斗容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
		斗距mm		普通型	500						512				688
				改进型	-						384				516
链条	圆钢(直径×节距)mm				14×50						18×64				22×86
	环数			普通型	9						7				7
				改进型	-						5				5
料斗运行速度m/s					1.2						1.4				1.5
主链轮节圆直径mm					300		365		520		630		710		800		900
主轴转速r/min					69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料*大块度mm					20		25		30		35		40		50		60

注：表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充，实际应用时要考虑填充系数。2、表中改进型只有TH315、TH400、TH500、TH630。

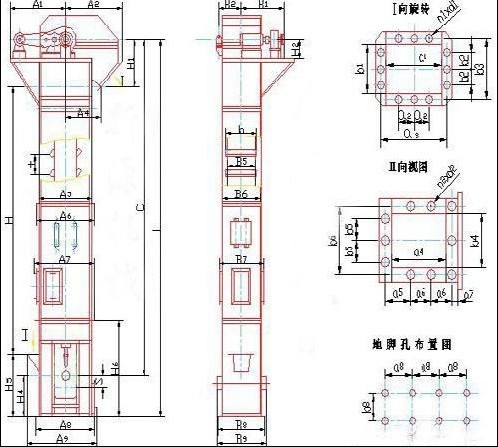

TH型斗式提升机外形示意图

TH型斗式提升机安装尺寸

斗式提升机型号

整机结构尺寸

地脚孔尺寸

上部机壳尺寸

下部机壳尺寸

中部机壳尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160 TH200 TH250 TH315 TH400 TH500 TH630

C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300

C-750 C-750 C-850 C-900 C-950 C-940 C-950

750 750 850 900 950 1060 1250

200 200 200 250 250 250 300

400 400 340 350 400 360 400

320 425 496 571 658 788 918

6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26

900 900 1000 1120 1250 1400 1600

1000 1000 1190 1267 1394 1545 1706

295 340 376 443 518 579 644

1500 1500 1800 1800 1900 2000 2200

1131 1131 1346 1416 1566 1808 2028

1330 1374 1649 1825 2080 2380 2720

497 506 598 695 793 910 1066

1000 1000 1180 1250 1400 1600 1800

1105 1105 1362 1396 1546 1768 1968

280 255 400 475 560 670 800

385 460 532 621 706 838 968

型号		NE15	NE30	NE50	NE100	NE150	NE200
机壳形式		I	I	I	I	I	II
上机壳	H1	523	840	665	741	766	968
	H2	1342	2265	1880	2000	1700	1780
卸料口	D1	900	955	1100	1475	1300	1650
	D2	800	1000	1000	1200	1200	1500
	D3	250	300	350	350	400	550
	D4	300	350	400	500	650	650
	d1	306/3	356/3	406/3	406/3	456/3	606/4
	d2	356/3	406/3	456/3	556/4	706/5	706/5
平台	p1	1000	602	777	803	1200	1280
	p2	104	104	104	130	130	144
	p3	1404	2403	1827	1740	1740	1864
	p4	521	620	616	729	720	870
	p5	1579	2041	2236	2380	23800	2730
	p6	2300	2500	2500	2600	3300	4100
中间机壳	M1	1050	1240	1240	1450	1450	1750
	M2	1156	1340	1348	1598	1582	1888
	M3	450	500	650	800	1060	1120
	M4	556	600	780	948	1196	1280
	M5	1250	1440	1440	1680	1680	1980
	M6	650	700	850	1030	1290	1350
喂料口	R1	800	970	970	1125	1075	1300
	R2	250	300	280	400	500	550
	R3	250	300	300	400	600	560
	R4	1350	1650	1700	2000	2050	2400
	r1	306/3	356/3	336/3	456/3	556/4	620/4
	r2	306/3	356/3	356/3	456/3	656/5	630/4
下机壳	B1	600	750	750	850	900	1050
	B2	2440	2440	2500	2500	2500	3000
	B3	830	970	996	1148	1632	2102
基础尺寸	Z1	1000	1200	1200	1400	1400	1670
	Z2	1400	1500	1500	1700	1700	1850
	Z3	950	1000	1100	1200	1350	1350
	Z4	1300	1400	1700	1900	2350	2350
	Z5	554	594	744	916	1176	1250
	Z6	400/1	450/1	550/1	600/1	400/1	800/1
	Z7	1144	1334	1334	1566	1566	1880
	Z8	500/1	600/1	600/1	700/1	700/1	940/2

TH型斗式提升机适用范围

TH型斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料 ，物料温度在250℃以下。如：煤、水泥、碎石、砂子、化肥、粮食等。

TH型斗式提升机常见问题及处理方法

故障名称	产生原因	处理方法
造成停车	1、胶带太松。 2、卸料机构卸料量太大，在成提升机底部物料存积太多。 3、底部或其他部位有硬物将料斗同机卡住。 4、料斗脱落。	1、调整涨紧装置。 2、挖取底部存积物料。 3、取走硬物。 4、重新安装。
有不正常的异响	1、输送带发生偏移。 2、料斗松动。 3、机壳内有大块杂物。	1、调整涨紧装置。 2、重新紧固。 3、取走杂物。
输送带偏移	1、滚轮两边有高有低。 2、滚轮表面有大量物料粘住。 3、进料时偏向料斗的一边。	1、重新调整涨紧装置。 2、铲除滚轮表面物料。 3、调节进料口位置，调节下料机位置。
